Co je korozní praskání nerezové oceli?
Korozní praskání nerezové oceli je praskání kovu způsobené současným působením korozního prostředí a tahového napětí. Tento jev se označuje také zkratkou SCC, od anglického Stress Corrosion Cracking.
Chloridy nejčastěji lokálně poškozují pasivní vrstvu, tedy ochrannou vrstvu oxidů chromu. V takovém místě vzniká důlek a od něj se rozvíjí síť drobných trhlin. Zvýšená teplota riziko zvyšuje, často při provozu nad 60 °C, případy při nižší teplotě jsou však také možné.
O tomto typu poškození lze mluvit teprve tehdy, když je praskání doprovázeno napětím a prostředím schopným narušit pasivaci. Samotná rez, zabarvení, jediný důlek ani únavová trhlina SCC nepotvrzují. Podezření posiluje křehký, rozvětvený průběh trhlin při poměrně malém úbytku povrchu materiálu. Pojem korozní praskání pod napětím proto popisuje mechanismus, nikoli každou poruchu oceli pracující pod zatížením.
Jak vzniká korozní praskání pod napětím: tři podmínky, které musí nastat současně
K prasknutí dochází teprve tehdy, když současně působí tahová napětí, korozní prostředí a ocel náchylná k praskání. Chybí-li kterýkoli z těchto faktorů, tento mechanismus se přeruší.
Napětí může pocházet z provozního zatížení, ohýbání, svařování nebo montážní deformace. Nemusí překročit mez kluzu materiálu. Stačí, když po dostatečně dlouhou dobu působí v místě vystaveném tahu. Zvláště obtížně se odhalují zbytková napětí, která se například nacházejí v plechu z nerezové oceli po svařování nebo tváření.
Korozní prostředí musí lokálně narušit pasivní vrstvu, která chrání povrch kovu. Chloridy pak mohou vyvolat důlkovou korozi a její dno se stává počátkem trhliny. Zvýšená teplota riziko zvyšuje, nejčastěji se uvádí hodnota nad 60 °C, praskání se však může objevit i při nižší teplotě. Třetí podmínka se týká mikrostruktury a složení materiálu, protože ne každá nerezová ocel má stejnou odolnost. Teprve spolupůsobení všech tří prvků umožní, aby se důlek změnil v rozvíjející se trhlinu.
Jaká prostředí nejčastěji způsobují praskání nerezové oceli vlivem napětí?
Riziko nejčastěji roste v chloridovém prostředí, pokud se v něm kombinuje vlhkost, odpařování kapaliny a zvýšená teplota.
Chloridy mohou být přítomné i v nízké koncentraci, během odpařování však jejich koncentrace u povrchu mnohonásobně roste. V praxi bylo praskání pozorováno už při přibližně 10 ppm chloridů. Vrstva vlhkosti, která zcela nevysychá, a usazeniny na povrchu vytvářejí lokálně výrazně agresivnější podmínky.
Riziko zvyšují také štěrbiny, stagnace média a místa, ze kterých kapalina neodtéká. Chloridy tam zůstávají v kontaktu s kovem a pasivní vrstva má horší podmínky pro obnovu. Týká se to také rozhraní mezi mokrými a suchými oblastmi.
Teplota nad 60 °C může urychlit růst trhlin, zejména při cyklických změnách teploty. Rychlý ohřev a ochlazování periodicky mění napětí v součásti, takže se existující mikrotrhliny mohou rozvíjet rychleji. Samotné zbarvení ještě neznamená, že dochází k praskání, ale chloridové usazeniny v kombinaci s napětím vyžadují neodkladné posouzení.
Které druhy nerezové oceli jsou nejvíce náchylné k praskání vlivem napětí?
Nejvíce náchylná k praskání je austenitická ocel, zejména druhy 1.4301 a 1.4401. V chloridovém prostředí riziko roste s teplotou a tahovým napětím.
Ocel 1.4401 obsahuje molybden, a proto lépe odolává důlkové korozi než 1.4301. To však neznamená odolnost proti napěťové korozi. Oba druhy patří mezi materiály, kterým je třeba se vyhnout u trvale zatížených prvků pracujících ve vlhkém chloridovém prostředí.
Nižší náchylnost vykazuje duplexní ocel, například 1.4462. Její dvoufázová struktura a nižší obsah niklu omezují sklon k tomuto mechanismu praskání, riziko však neodstraňují. Při výběru materiálu pro trubky, nádrž nebo plech je třeba zohlednit teplotu, koncentraci chloridů a úroveň napětí. Bez těchto údajů samotné označení druhu nestačí k bezpečné volbě. Pokud jsou všechny tři faktory vysoké, vyžadují 1.4301 a 1.4401 zvláštní opatrnost, zatímco 1.4462 obvykle představuje vhodnější výchozí bod pro posouzení konstrukce.
Jak rozpoznat trhliny způsobené korozním praskáním pod napětím?

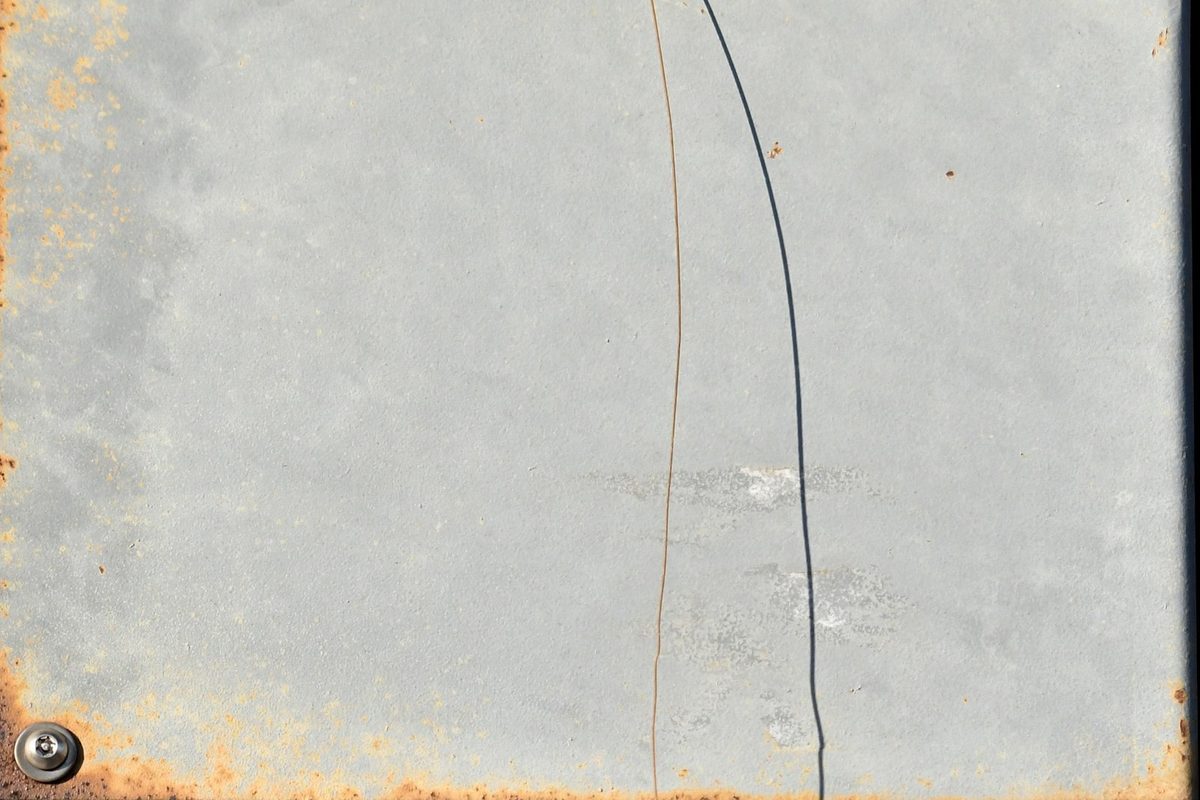

Nejcharakterističtější pro SCC jsou rozvětvené, úzké trhliny, které často vycházejí z důlkové koroze, rýhy nebo konstrukční spáry. Jejich vzhled připomíná nepravidelnou síť, nikoli jedinou rovnou linii trhliny.
Na povrchu se mohou objevovat tmavé usazeniny, stopy vlhkosti a lokální důlková koroze. Poškození se často rozvíjí bez výrazné deformace prvku, takže plech nebo trubka si může zachovat původní tvar až do ztráty těsnosti. Tím se některé případy liší od plastického přetížení, které obvykle způsobí viditelné vybočení nebo protažení materiálu.
Mezi příznaky napěťového praskání patří také několik trhlin soustředěných u svaru, ohybu nebo v místě zadržování kapaliny. Trhliny mohou být tak úzké, že je zvenku vidět pouze tenká tmavá linie nebo bodový únik. Samotný vzhled však k potvrzení mechanismu nestačí, protože podobné stopy může zanechat lokální koroze nebo únavové poškození materiálu. Diagnostika SCC vyžaduje posouzení místa iniciace, průběhu trhliny a provozních podmínek.
Transkrystalické a interkrystalické praskání: jak je odlišit
Na mikroskopickém obrazu probíhá transkrystalické praskání přes zrna, zatímco interkrystalické praskání se šíří podél jejich hranic. V prvním případě trhlina protíná zrna a často mění směr podle jejich struktury. Ve druhém vytváří síťovitý obraz, protože hranice zrn se stávají preferovanou cestou šíření.
Rozlišení je nejlepší posuzovat na metalografickém výbrusu, nikoli pouze na povrchu součásti. Příprava vzorku totiž může odstranit drobné odbočky nebo zakrýt hranice zrn. V jedné trhlině se mohou objevit oba mechanismy: hlavní trhlina prochází zrny, ale lokálně sleduje jejich hranice. Samotný obraz trhliny ještě neurčuje příčinu poškození, ukazuje však, jak se trhlina šířila mikrostrukturou materiálu.
Kde se v instalacích nejčastěji objevuje korozní praskání pod napětím?
Korozní praskání pod napětím se nejčastěji objevuje u svarů, hrdel, kolen, spojů a na úsecích instalace, kde se vlastní napětí kombinuje s vlhkostí a chloridy. V praxi jsou zvlášť podezřelé tepelně ovlivněné oblasti, místa uchycení potrubí a části s proměnlivou teplotou.
Nerezová trubka je ohrožena také v místech stagnace média, u těsnění a ve konstrukčních spárách, kde roztok neodtéká a může se koncentrovat. Výměník tepla vyžaduje kontrolu povrchů oddělujících horkou stranu od vlhkého prostředí, zejména když kapalina u stěn odpařuje. Potrubí z nerezové oceli se kontroluje také pod podpěrami a objímkami, protože zadržená vlhkost omezuje přístup kyslíku a usnadňuje koncentraci chloridů. Samostatnou rizikovou oblast představuje izolace zasažená chloridy: poškozený izolační plášť může zadržovat roztok na zahřátém povrchu. K poruchám dochází dokonce při přibližně 10 ppm chloridů v médiu, pokud odpařování místně zvyšuje jejich koncentraci.
Jak ověřit, zda je prasklina důsledkem korozního praskání pod napětím, a nikoli jiného poškození?
O korozním praskání pod napětím svědčí současný výskyt praskliny, napětí a prostředí podporujícího lokální korozi. Samotný vzhled trhliny nestačí, proto je nutné diagnostiku prasklin provést v několika krocích.
Nejprve zdokumentujte místo iniciace, směr praskliny a stav povrchu. Větvení, důlková koroze a usazeniny obsahující chloridy zvyšují podezření na SCC. Únavová prasklina obvykle souvisí s cyklickým zatěžováním a na lomové ploše může vykazovat charakteristické postupové pruhy. Svarová vada má častěji podobu jediné nespojitosti, jejíž tvar odpovídá technologickému defektu, bez rozvětvené sítě trhlin.
Poté porovnejte výsledek s provozní historií součásti: změnami zatížení, teploty, smáčením a místní koncentrací chloridů. Při hodnocení praskliny pomohou povrchové zkoušky, měření hloubky a metalografická analýza průřezu. Pokud vizuální kontrola nepřinese jednoznačný výsledek, je nutná fraktografie, tedy analýza lomové plochy, a také analýza složení usazenin. Teprve shoda těchto výsledků umožňuje spolehlivě rozlišit jednotlivé typy poškození.
Jak předcházet koroznímu praskání nerezové oceli vlivem napětí?
Prevence SCC vyžaduje současné snížení napětí, kontrolu pracovního prostředí a správný výběr jakosti oceli. Opomenutí jediného z těchto směrů může ponechat podmínky podporující vznik trhliny.
Snižování napětí zahrnuje omezení vlastních napětí po tváření, svařování a montáži. Pomáhá také konstrukce bez náhlých změn průřezu, kapilárních spár a míst, kde může médium stagnovat.
Prostředí je nutné kontrolovat odstraňováním usazenin, omezením chloridů a zamezením stagnace kapalin. Zvláštní pozornost vyžadují povrchy, na kterých se kapalina odpařuje, protože i malé množství chloridů může místně zvýšit jejich koncentraci na stovky ppm. Cykly smáčení a vysychání i rychlé změny teploty zvyšují riziko, zejména při teplotách nad 60 °C.
Výběr jakosti oceli by měl vycházet z teploty, koncentrace chloridů, geometrie součásti a úrovně napětí, nikoli pouze z ceny materiálu. V chloridovém prostředí může odolnější jakost snížit riziko, nenahradí však správný návrh ani kontrolu provedení. Pokud nelze změnit pracovní podmínky, je nutné výběr jakosti oceli ověřit zkouškou nebo analýzou pro konkrétní použití.
Snižuje tepelné zpracování riziko napěťového praskání?
Ano, tepelné zpracování může snížit riziko praskání, pokud jsou hlavním problémem vlastní pnutí po svařování, ohýbání nebo tváření. Žíhání ke snížení pnutí jejich úroveň sníží, ale neodstraní chloridy ani nenahradí nesprávnou volbu jakosti.
U austenitických součástí je nutné přizpůsobit proces dané jakosti a tloušťce. U 316L slouží k obnovení homogenity struktury rozpouštěcí žíhání v rozsahu 1020–1120°C, s prohřátím celého průřezu a rychlým ochlazením. Nesprávný tepelný cyklus může zhoršit korozní odolnost kvůli vyloučeninám na hranicích zrn.
Samotné žíhání ke snížení pnutí nestačí, pokud součást nadále pracuje ve vlhkém prostředí s chloridy nebo zůstává pevně uchycena. Před tepelným zpracováním je nutné ověřit jakost materiálu, historii svařování, tloušťku a přípustný tepelný cyklus. Bez těchto údajů nelze bezpečně určit teplotu ani dobu výdrže.
Co dělat po zjištění trhliny způsobené napětím?
Po zjištění trhliny je nutné prvek vyřadit z provozu a odlehčit. Bodové zavaření nelze považovat za účinnou opravu. Vlivem napětí a okolního prostředí se může trhlina znovu objevit v blízkosti svaru nebo pokračovat do hloubky materiálu. Další zatěžování může poškození zvětšit, aniž by se na povrchu objevil zřetelný signál.
Nejprve místo zajistěte a určete rozsah nespojitosti zkouškou vhodnou pro danou geometrii, například kapilární nebo radiografickou zkouškou. Zkontrolujte také okolní svary, oblasti ohybu, podpěry a místa kontaktu s chloridy.
Pokud se trhlina potvrdí, oprava vyříznutím poškozené části a opětovným provedením spoje vyžaduje kvalifikaci technologie a kontrolu po opravě. V mnoha případech je bezpečnější prvek vyměnit, zejména pokud poškození zasahuje celou tloušťku nebo nosnou oblast. Před uvedením do provozu proveďte posouzení dalšího provozu s ohledem na zatížení, teplotu, médium a výsledky zkoušek.
FAQ: nejčastější otázky o napěťové korozi nerezové oceli
Ano, tento materiál může korodovat a praskat, samotné zabarvení však ještě neznamená vznik napěťové trhliny. K takovému poškození musí současně působit napětí, prostředí podporující praskání a náchylnost materiálu.
Podléhá nerezová ocel korozi? Ano, zejména v přítomnosti chloridů, vlhkosti, usazenin a znečištění železem. Hnědé skvrny často zůstávají pouze na povrchu, praskliny, rozvětvení nebo netěsnosti však vyžadují kontrolu součásti bez ohledu na vzhled povrchu.
Za jak dlouho nerezová ocel zreziví? Neexistuje jednotná časová hodnota. Nerezový plech si může v suchém interiéru zachovat vzhled po mnoho let, zatímco v prostředí se solí nebo při trvale zadržované vlhkosti se může zbarvit výrazně dříve. Rychlost závisí na jakosti, povrchové úpravě, konstrukci a četnosti čištění.
Jak odstranit korozi z nerezové oceli? Začněte vodou s jemným čisticím prostředkem, měkkým hadříkem, důkladným opláchnutím a osušením. U odolných skvrn použijte přípravek na bázi kyseliny citronové podle návodu. Nepoužívejte ocelovou vlnu, ocelové kartáče ani prostředky obsahující chloridy, protože mohou poškrábat povrch nebo na něm zanechat částice železa.
Čištění neopraví napěťovou trhlinu. Nerezové potrubí s viditelnou trhlinou, únikem nebo poklesem tlaku je nutné vyřadit z provozu a podrobit technickému posouzení.
