Příruby — co to je a kde se používají

Příruby (někdy také límce nebo spojovací příruby) jsou kovové kruhové díly sloužící k pevné a těsné spojení trubek, armatur, čerpadel a dalších potrubních komponent. Používají se všude tam, kde je potřeba spojit části potrubí tak, aby bylo možné spoj kdykoli rozpojit pro údržbu nebo výměnu součástí. Typické oblasti použití zahrnují průmyslové rozvody kapalin a plynů, topné a chladicí systémy, potravinářství, chemický průmysl, lodní dopravu a stavebnictví.

Typy přírub a základní rozdělení

Existuje několik běžných typů přírub, které se volí podle způsobu montáže a provozních podmínek:

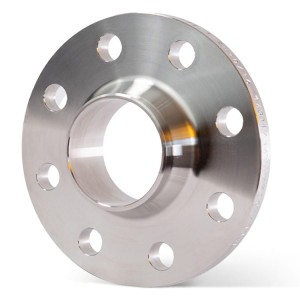

• Svařovací příruba (weld neck) – příruba s vlastním hrdlem určená pro pevné svaření na trubku; vhodná pro vysoké tlaky a teploty.
• Nasouvací / slip-on příruba – nasouvá se na trubku a následně se svaří; snadná montáž, běžné u středního tlaku.
• Závitová příruba (threaded) – montuje se závitem bez svařování; používá se u menších rozměrů nebo tam, kde nelze svařovat.
• Slepá příruba (blind) – slouží k uzavření konce potrubí nebo technického otvoru.
• Lap joint / přetlačná příruba – používaná s kroužkovým nástavcem pro snadné seřízení osy potrubí.

Jak vybrat přírubu

Při výběru příruby zvažte následující faktory:

• Pracovní tlak a třída těsnění – pro různé tlaky existují evropské třídy PN nebo americké třídy (ANSI/ASME 150, 300 apod.).
• Teplota média – od toho se volí konstrukční materiál a typ těsnění.
• Průměr a tloušťka trubky – příruba musí sedět na daný průměr a mít odpovídající mechanickou pevnost.
• Způsob spojení – zda potřebujete svařovat, šroubovat nebo tvořit rozebíratelné spoje.
• Požadavky na korozní odolnost – agresivní média vyžadují kyselinovzdorné nebo speciální nerezové slitiny.

Materiály přírub — nerez, kyselinovzdorné a žáruvzdorné oceli

V našem sortimentu jsou příruby vyráběné pouze z nerezové, kyselinovzdorné nebo žáruvzdorné oceli — žádné hliníkové nebo čistě uhlíkové oceli. Nejčastěji používané evropské označení a jejich běžné ekvivalenty:

• 1.4307 (AISI 304L / UNS S30403) – běžná nerezová ocel s nižším obsahem uhlíku, dobrá zpracovatelnost a odolnost v neagresivním prostředí.
• 1.4404 (AISI 316L / UNS S31603) – kyselinovzdorná a odolná vůči chloridům, vhodná pro chemické, potravinářské a mořské aplikace.
• 1.4541 (AISI 321 / UNS S32100) – titanem stabilizovaná ocel vhodná pro použití při vyšších teplotách, kde hrozí mezikrystalická koroze.
• 1.4571 (AISI 316Ti / UNS S31635) – titanem stabilizovaná varianta 316 vhodná pro žáruvzdorné aplikace a vyšší teploty.

Tato označení uvádějí evropsní EN/DIN čísla a současně běžné americké (AISI/UNS) ekvivalenty, které se často používají v technické dokumentaci.

Průmyslová odvětví a typické aplikace

Příruby z nerezových, kyselinovzdorných a žáruvzdorných ocelí najdou uplatnění v širokém spektru oborů:

• Potravinářství a nápojářský průmysl – kvůli snadné čistitelnosti a hygienickým požadavkům (AISI 304/316).
• Chemický a farmaceutický průmysl – kde jsou potřeba materiály odolné vůči agresivním médiím (1.4404).
• Energetika a teplárenství – žáruvzdorné a stabilizované slitiny pro vyšší teploty (1.4541, 1.4571).
• Lodní a offshore konstrukce – odolnost proti korozi v mořském prostředí (316L).
• Stavebnictví, HVAC a instalatéři – rozvody vody, topení či klimatizace.
• Automobilový průmysl a dílny – výfuky, spojovací části a protikorozní řešení i pro malé garážové projekty.

Těsnění, normy a bezpečnost spoje

Pro správnou funkci přírub je nezbytné správné těsnění. Volba těsnění závisí na teplotě a chemickém složení média:

• Elastomery (EPDM, NBR) – vhodné pro vodu, páry a některé rozpouštědla při nižších teplotách.
• PTFE (Teflon) – chemická odolnost pro agresivní média, nízká absorbce a široký rozsah teplot.
• Grafitová těsnění – pro vysoké teploty a tlaky, často v parních aplikacích.

Evropské normy pro příruby a jejich rozměry zahrnují EN / DIN (např. EN 1092‑1) a pro americký trh ASME / ANSI (např. ASME B16.5). Tlakové třídy jsou uváděny jako PN (Evropa) nebo Class (ANSI/ASME).

Pro koho jsou příruby vhodné

Příruby jsou určeny pro profesionální instalatéry, projektanty průmyslových rozvodů, údržbáře, zákazníky z chemického, potravinářského a energetického sektoru, ale i pro kutily a malé dílny, které potřebují spolehlivé, rozebíratelné spojení potrubí. Volba materiálu a typu příruby závisí na požadavcích na korozní odolnost, teplotu a tlak.

Tip pro nákup: Při výběru příruby si ověřte rozměr (např. DN / Ø trubky), tlakovou třídu (PN nebo ANSI), typ příruby (svařovací, nasouvací, závitová atd.) a materiál (1.4307, 1.4404, 1.4541, 1.4571 nebo jiné šarže nerezových/žáruvzdorných ocelí). V případě pochybností kontaktujte technickou podporu pro ověření kompatibility s vaším systémem.
