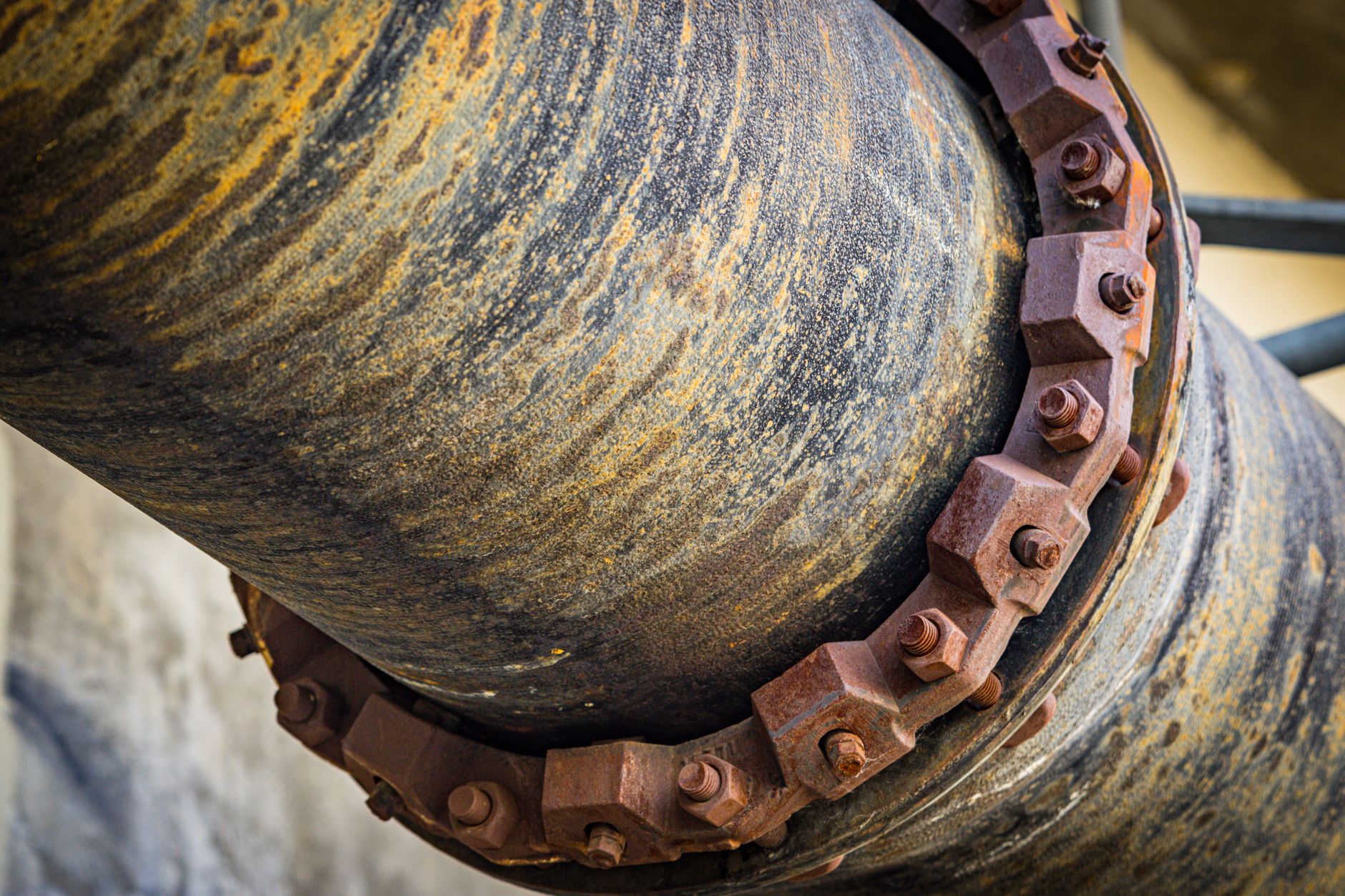

Co je galvanická koroze v instalaci z nerezové oceli
Galvanická koroze v instalaci z nerezové oceli je druh elektrochemické koroze, který vzniká, když jsou dva různé kovy v elektrickém kontaktu a nacházejí se ve vodivém roztoku. Jeden z nich se stává anodou a postupně se rozpouští, zatímco druhý plní funkci katody. Obvod uzavírá elektrolyt, tedy kapalina, která vede iontový proud, například voda obsahující soli.
Nerezová ocel není vůči tomuto mechanismu zcela odolná. Její povrch chrání pasivní vrstva oxidů, v galvanickém článku však může materiál urychlovat korozi druhého kovu nebo může lokálně dojít k jeho vlastnímu poškození. V instalaci se riziko zvyšuje při trvalém ponoření, působení vlhkosti a vyšším obsahu solí. Voda z vodovodu obvykle vede elektrický proud slabě, proto průběh procesu závisí na jejím složení a provozních podmínkách.
Proč bývá kontakt nerezové oceli s hliníkem nebo černou ocelí rizikový
Kontakt nerezové oceli s hliníkem nebo černou ocelí bývá rizikový, protože rozdíl potenciálů může vytvořit galvanický článek. Materiály mají odlišné postavení v elektrochemické řadě, takže méně ušlechtilý kov, obvykle hliník nebo černá ocel, se stává anodou a rozpouští se.
Korozní proud teče teprve tehdy, když jsou kovy elektricky propojené a mezi nimi se nachází elektrolyt. Může jím být souvislá vrstva vody, kondenzát nebo vlhkost se solí ze silnic, protože rozpuštěné soli zvyšují elektrickou vodivost. V suchém spoji samotný rozdíl potenciálů prakticky významnou korozi nevyvolá.
Nerezová ocel si často zachovává pasivní vrstvu a funguje jako katoda, zatímco druhý materiál ztrácí kov. Rychlost napadení roste, když velká plocha nerezové oceli spolupracuje s malou anodickou oblastí hliníku nebo černé oceli. Koroze se proto může soustředit u malého šroubu, hrany nebo spáry, i když větší plech z nerezové oceli vypadá beze změn.
Která spojení kovů v instalaci nejčastěji korodují, příklady z praxe
Nejčastěji korodují styky nerezové trubky s pozinkovanou nebo černou ocelí, zejména u potrubních spojů, šroubů a objímek. V praxi se stopa obvykle objeví na méně ušlechtilém kovu, nikoli na samotné nerezové oceli. Týká se to například spojení, ve kterém nerezové koleno 90 stupňů sousedí s pozinkovaným úsekem trubky. Voda pak vytváří elektrolyt a anodický kov ztrácí materiál v blízkosti styku.
Podobně funguje nerezový šroub, podložka nebo objímka upevněná k pozinkovanému prvku. Problém se zhoršuje, když pod hlavou šroubu nebo ve spáře zůstává voda, usazeniny a sůl. Ve vlhkém prostředí udržují cykly vysychání a opětovného zvlhčování reakci, i když instalace není trvale ponořená. Při kontrole hledej bílé produkty koroze zinku, rezavé lemy a úbytek povlaku v okolí spojovacího prvku.
Nejzávažnější případ představuje mořské prostředí, protože chloridy zvyšují vodivost vody. Riziko roste při velké ploše katody a malé ploše anody, například u nerezového spojovacího prvku zašroubovaného do pozinkované konzoly. Samotná přítomnost různých kovů neznamená poruchu: bez vlhkosti vytvářející vodivou vrstvu se kontaktní koroze nemusí rozvíjet rychle.
Pozinkovaná ocel, nebo nerezová ocel: jak vybrat materiál spojovacího prvku při montáži hliníku
Pro montáž hliníku zvolte pozinkovanou ocel v suchém interiéru a u spoje, který lze snadno kontrolovat. V exteriéru nebo při trvalé vlhkosti použijte nerezovou ocel pouze tehdy, pokud projekt připouští její spolupráci s hliníkem.
Pozinkovaná ocel může v chráněné konstrukci dostačovat, její zinkový povlak však funguje jako ochranná vrstva. Poškození v místě závitu, při řezání nebo při silném dotažení mění hodnocení takového spoje.
Nerezová ocel se lépe hodí pro trvale vlhké spoje, neznamená to však automaticky bezpečnou volbu. Její vyšší elektrochemická ušlechtilost může zesílit korozi hliníku, zejména když je plocha nerezového spojovacího prvku velká vzhledem k ploše hliníku. U nosného spoje ověřte také pevnostní třídu, teplotní rozsah a projektové údaje, nejen druh oceli.
Jak navrhnout spojení odolné proti galvanické korozi
Navrhujte spojení s co nejmenším počtem různých kovů, správnou materiálovou třídou spojovacích prvků a geometrií, která odvádí vodu. Taková volba spojů omezuje počet míst, kde může vlhkost udržovat materiály v kontaktu.
Pokud se v jednom uzlu musí nacházet různé kovy, naplánujte materiálovou separaci už ve fázi dokumentace. Nenahrazuje správný výběr spojovacích prvků, ale snižuje riziko náhodného propojení během montáže. Ve specifikaci uveďte materiál každého prvku, včetně šroubů, podložek a objímek.
Povrchy navrhujte se sklonem a uzavřené prostory vybavte odtokem. Vyhněte se kapilárním spárám, vodorovným kapsám a detailům, ve kterých nemůže voda z instalace nebo kondenzát rychle odtékat. U venkovních spojů zohledněte také tepelnou roztažnost různých kovů, aby teplotní cykly spoj neuvolnily.
Elektrická izolace a ochranné povlaky ve spoji
Kovy ve spoji se fyzicky oddělují podložkami, pouzdry a povlaky, přičemž řešení se volí podle geometrie a zatížení. Izolační podložka se používá pod hlavou šroubu, pod maticí a mezi přírubami. U příruby musí pokrývat celou kontaktní plochu, nejen místo pod šroubem.
Izolační pouzdro odděluje dřík šroubu od otvoru, takže samotná podložka nestačí. Používá se, když šroub prochází prvkem z jiného kovu. Před montáží zkontrolujte průměr, vůli a odolnost pouzdra vůči teplotě a tlaku.
Lamelový povlak má smysl na površích, které nelze oddělit izolační vložkou. Nenahradí izolaci šroubu, pokud závit nebo hrana zůstává v kontaktu. Každé řešení vyžaduje souvislou izolaci, protože vlhkost může uzavřít elektrický obvod mimo ochranu.
Kontrola a údržba spojů vystavených galvanické korozi
Pravidelná kontrola instalace by měla zahrnovat každý spoj různých kovů, zejména v místech, kde se zadržuje vlhkost. Při vizuální kontrole ověřte zbarvení, povlaky, puchýře v povrchové úpravě, stopy po úniku a vlhkost u izolačních podložek a pouzder. Zkontrolujte také, zda izolátor nepraskl a zda má voda možnost odtékat, místo aby zůstávala ve spáře.
Výsledky zapisujte do protokolu a uveďte umístění, vzhled spoje a provozní podmínky. V průmyslové instalaci usnadňuje porovnání fotografií z jednotlivých kontrol odhalení vývoje změn. Údržba spoje by neměla spočívat pouze v dotažení šroubu. Nejprve je třeba zjistit, zda problém souvisí se ztrátou izolačních vlastností, netěsností, poškozením povrchové úpravy nebo trvalým kontaktem s elektrolytem. Pokud stav spoje nelze spolehlivě posoudit, je nutné jej předat k měření a technické prohlídce.
Podléhá nerezová ocel korozi při kontaktu s jinými kovy?
Ano, nerezová ocel může při kontaktu s jiným kovem korodovat, pokud vlhkost uzavře obvod galvanického článku. Nejčastěji se rychleji ničí méně ušlechtilý kov, nikoli samotná nerezová ocel.
Riziko roste při působení vody se solemi, trvalém ponoření a spojení velké plochy nerezové oceli s malým anodickým prvkem, například pozinkovaným nebo hliníkovým. V instalaci ho omezuje elektrická izolace spoje, zabránění zadržování vody a volba spojovacího prvku podle pracovního prostředí.
Jak odstranit povlaky vzniklé v důsledku galvanické koroze
Nejprve oddělte spojené kovy a poté mechanicky očistěte místo styku i přilehlé povrchy.
K odstranění koroze použijte nástroje určené výhradně pro nerezovou ocel, aby nedošlo k zanesení částic železa. Povlaky odstraňte měkkým kartáčem nebo rounem, aniž byste poškrábali povrch nebo zvětšili poškození.
Po čištění spoj vysušte a zkontrolujte, zda se usazenina nešíří spod podložky, pouzdra nebo hrany spojovacího prvku. Pokud zůstane, je nutné spoj znovu rozebrat, protože samotné odstranění povlaku z viditelného povrchu korozi nezastaví.
Za jak dlouho začne nerezová ocel ve spoji s jiným kovem korodovat
Nerezová ocel může ve spoji vykazovat viditelné stopy koroze už po několika dnech nebo týdnech, pokud vlhkost přetrvává a kovy se výrazně liší elektrickým potenciálem. První poškození se nejčastěji týká méně ušlechtilého kovu, nikoli samotné nerezové oceli.
Při periodickém navlhnutí bez přítomnosti soli se může doba do vzniku koroze prodloužit na měsíce nebo roky a viditelné změny se nemusí objevit. Riziko roste, když spoj zadržuje vodu, elektrolyt vede elektrický proud a plocha katody je ve srovnání s anodou velká.
V čem se galvanická koroze liší od běžné koroze nerezové oceli
Galvanická koroze je elektrochemická koroze, která vyžaduje elektrický kontakt dvou různých kovů a elektrolyt, obvykle vlhkost. Jeden kov, anoda, se rozpouští rychleji, zatímco nerezová ocel často plní funkci katody.
Běžná koroze nerezové oceli může vzniknout i bez druhého kovu, pokud prostředí poškodí pasivní vrstvu. Pokud vidíte bodové úbytky materiálu, hledejte informace o důlkové korozi, při prasklinách bez zjevné ztráty materiálu pak o korozním praskání pod napětím.
Nejčastější dotazy
Co je galvanická koroze?
Galvanická koroze je elektrochemické poškozování kovu, ke kterému dochází po spojení dvou různých kovů v přítomnosti elektrolytu. Elektrolytem může být voda, kondenzát nebo roztok obsahující sůl. Proces se urychluje, když vlhkost přetrvává a malý anodický prvek se dotýká velké katodické plochy.
Podléhá nerezová ocel korozi?
Ano, nerezová ocel podléhá korozi, pokud podmínky prostředí poškodí její ochrannou vrstvu. Riziko roste při přítomnosti chloridů, vlhkosti zachycené ve spáře a nečistot způsobených cizími kovy. Samotný název materiálu neznamená úplnou odolnost, proto se plech z nerezové oceli může pokrýt povlakem nebo bodovými ložisky rzi.
Jak odstranit korozi z nerezové oceli?
Korozi odstraníte po odstranění její příčiny, vyčištění povrchu a obnovení jeho odolnosti. Nejprve odpojte nebo izolujte prvky vyrobené z různých kovů, poté mechanicky odstraňte povlak a vyčistěte okolní místa. U stop po obrábění nebo svařování může být nutné chemické čištění a pasivace, tedy obnovení ochranné vrstvy.
Za jak dlouho nerezová ocel zreziví?
Nerezová ocel může začít rezivět už po několika dnech nebo týdnech, pokud spoj zůstává trvale vlhký. Taková doba však nevyplývá pouze z jakosti materiálu. Závisí na druhu druhého kovu, vodivosti elektrolytu, poměru povrchů a přítomnosti posypové soli nebo mořské vody.
Korodují trubky z nerezové oceli?
Ano, trubky z nerezové oceli korodují, pokud se v instalaci nachází elektrolyt a kontakt s kovem s jiným potenciálem. Zvlášť nepříznivé jsou trvalé ponoření, vlhké spáry a spojení velké plochy nerezové oceli s malým prvkem z hliníku nebo pozinkované oceli. Spoj je v takovém případě nutné elektricky izolovat, například podložkou z nevodivého materiálu.
