Rozměry bezešvých kolen z nerezové oceli dle EN 10253-4/A ve třech provedeních: 90° typ 3D, 90° typ 2D (r ≈ 1,0 × vnitřní průměr) a 45° typ 3D. Označení: D - vnější průměr, s - tloušťka stěny, r - poloměr ohybu (mm). Rozbalte tabulku zvoleného typu kolena a zobrazte všechny dostupné rozměrové kombinace.
Jak používat rozměrové tabulky
Stránka obsahuje rozměry bezešvých kolen z nerezové oceli vyráběných dle EN 10253-4/A ve třech provedeních: kolena 90° s poloměrem 3D (od 12 do 168,3 mm), kolena 90° s poloměrem 2D (od 21,3 do 273 mm) a kolena 45° s poloměrem 3D (od 12 do 323,9 mm). Každý řádek je jedna dostupná kombinace: vnější průměr D, tloušťka stěny s a poloměr ohybu r; tabulka kolen 45° navíc uvádí rozměrovou toleranci.
Při výběru kolena pro instalaci přizpůsobte D a s trubce, ke které bude koleno přivařeno natupo - vnější průměr a tloušťka stěny tvarovky by měly odpovídat rozměrům trubky, aby líc svaru byl rovný a proudění nerušené.
Typ 2D nebo 3D - který poloměr zvolit

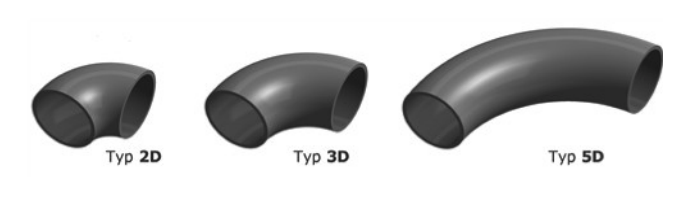

Označení typu se vztahuje k poloměru ohybu kolena. U kolen 2D poloměr ohybu přibližně odpovídá vnitřnímu průměru trubky (r ≈ 1,0×d) - oblouk je těsný a koleno kompaktní, což usnadňuje montáž v omezeném prostoru. Kolena 3D mají poloměr výrazně větší - změna směru proudění je pozvolnější, což znamená menší hydraulické odpory, menší turbulenci a pomalejší erozi stěny v místě oblouku.
V praxi: kde záleží na místě - 2D; kde záleží na proudění, abrazivním médiu, vysokých rychlostech nebo možnosti mechanického čištění potrubí (průchod čisticích ježků) - 3D. Kolena 45° se používají pro pozvolné změny směru trasy; dvě spojená kolena 45° dávají změnu směru o 90° s delším, pozvolnějším obloukem než jediné koleno 90°.
EN 10253-4 - kolena pro přivaření natupo
Norma EN 10253-4 zahrnuje potrubní tvarovky pro přivaření natupo z austenitických a austeniticko-feritických (duplexních) nerezových ocelí. Stanovuje rozměry, výrobní tolerance, materiálové požadavky a zkoušky. Kolena z tabulek jsou vyrobena v provedení A této normy (snížený stupeň využití pevnosti - v tlakových výpočtech se koleno provedení A posuzuje konzervativně). Tvarovky se dodávají s inspekčním certifikátem 3.1 dle EN 10204 a splňují mj. požadavky AD 2000 W2/W10 a HP 7/3 a HP 8/3.
Bezešvé tvarovky - tvářené z bezešvé trubky - nemají podélný svar, a tedy ani oslabenou zónu v oblasti spoje. Standardní katalogové jakosti jsou stabilizované austenitické oceli 1.4541 (321) a 1.4571 (316Ti); na vyžádání jsou dostupné také 1.4462 (duplex), 1.4539 a 1.4841. Podrobnou dostupnost jakostí pro jednotlivé rozměry najdete u produktů v obchodě.
Výrobní tolerance dle EN 10253-4
Kolena 90° (typ 2D a 3D)
| Wymiar | Tolerancja |
|---|---|
| [D] Vnější průměr | ± 1,0 % nebo ± 0,5 mm* (třída tolerance EN D2) |
| [r] Poloměr ohybu | D ≤ 219,1 mm: ± 2,0 mm; D ≤ 762 mm: ± 5,0 mm |
| [T] Tloušťka stěny | −12,5 % / +15 % |

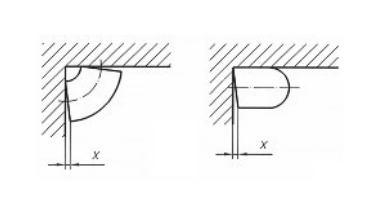

| [X] Kolmost, souosost | 1 % vnějšího průměru nebo 1 mm* |
Kolena 45°
| Wymiar | Tolerancja |
|---|---|
| [D] Vnější průměr | ± 1,0 % nebo ± 0,5 mm* (třída tolerance EN D2) |
| [r] Poloměr ohybu | D ≤ 219,1 mm: ± 3,0 mm; D ≤ 762 mm: ± 5,0 mm |
| [H] Míra střed-konec | D ≤ 219,1 mm: ± 2,0 mm; D ≤ 762 mm: ± 5,0 mm |
| [T] Tloušťka stěny | −12,5 % / +15 % |
| [X] Kolmost, souosost | 1 % vnějšího průměru nebo 1 mm* |
* platí větší hodnota
Často kladené otázky
Jaký je rozdíl mezi kolenem 2D a 3D?
Rozdílem je poloměr ohybu: u kolena 2D poloměr ohybu přibližně odpovídá vnitřnímu průměru trubky (r ≈ 1,0×d), u kolena 3D je výrazně větší. Koleno 2D je kompaktnější a zabírá méně místa; koleno 3D dává pozvolnější změnu směru - menší odpory proudění, menší turbulenci a pomalejší erozi stěny v oblouku.
Kdy se používají kolena 45° místo 90°?
Kolena 45° slouží k pozvolným změnám směru trasy - např. při obcházení překážek, vedení potrubí šikmo nebo tam, kde by plný pravý úhel zbytečně zvyšoval odpory. Dvě spojená kolena 45° dávají změnu směru o 90° s delším, pozvolnějším obloukem než jediné koleno 90° - řešení oblíbené v instalacích s velkými průtoky.
Jak přizpůsobit koleno trubce?
Přizpůsobte vnější průměr D a tloušťku stěny s kolena trubce, ke které bude přivařeno. Při svařování natupo musí mít oba díly ve spoji shodné rozměry - rozdíl tlouštěk stěn ztěžuje provedení správného svaru a narušuje proudění. Má-li vaše trubka rozměr 48,3 × 3,2 mm, zvolte koleno 48,3 × 3,2 mm v potřebném typu poloměru.
Co znamenají sloupce D, s a r v tabulkách?
D je vnější průměr kolena (shodný s průměrem trubky), s je tloušťka stěny a r je poloměr ohybu měřený k ose kolena. V tabulce kolen 45° uvádí sloupec tolerance r navíc rozměrovou toleranci pro daný průměr. Všechny rozměry jsou uvedeny v milimetrech.
Proč bezešvá kolena, a ne svařovaná?
Bezešvé koleno je tvářeno z bezešvé trubky a nemá podélný svar - tedy místo s potenciálně sníženou pevností a korozní odolností. V tlakových instalacích a agresivních médiích znamená absence svaru menší riziko: není zde tepelně ovlivněná oblast ani možné vady spoje v oblouku, kde jsou napětí největší.
Jsou kolena dostupná v jakosti 316L?
Standardní katalogové jakosti jsou 1.4541 (321) a 1.4571 (316Ti) - titanem stabilizovaná varianta oceli 316 s korozní odolností blízkou 1.4404. Na vyžádání jsou dostupné také 1.4462 (duplex), 1.4539 a 1.4841. Dostupnost konkrétní jakosti pro daný rozměr ověříte na kartě produktu v obchodě; při větším množství je možná i výroba na zakázku.
